智能制造：燃烧室红外热像监控系统PYROINC320F

这个和PYROINC768N红外热像监控系统是不同的，在于：

1、PYROINC320F，可以穿透火焰测温成像，也就是测量火焰后面的物体的温度和成像；

2、像素为320x240，比PYROINC768N的像素要低。



性能指标：

型号	PYROINC320F
光谱范围	~3.9μm
测温范围	600~1250°C
传感器	非制冷微型热辐射计
像素	320x240
光学镜头	28°x21°	43°x33°	67°x52°	60°倾斜，75°x54°
测量距离	>1m	>1m	>1m	>1m
光学分辨率	1.5mrad	2.3mrad	3.7mrad	4.1mrad
调焦方式	电动调焦	电动调焦	电动调焦	电动调焦
误差	2%测温值
NETD	< 1K (1000 °C, 50 Hz)
帧频	50Hz
响应时间	40ms
通信接口	千兆以太网
接口	HAN模块化接头 (操作电压，数字输入和数字输出，以太网)
重量	约10kg
供电电压	12~36VDC, 功耗7~10VA
外壳	不锈钢外壳, 长1040mm, 气冷Φ114mm,水冷Φ104mm
操作温度	-10~55°C(内部仪器温度)
存储温度	-20~70°C，相对湿度95%
软件	PYROSOFT，可定制特殊软件

安装附件

但PYROINC320F的附件和PYROINC768N的安装附件是一致的，请参见：PYROINC768N红外热像

监控系统。

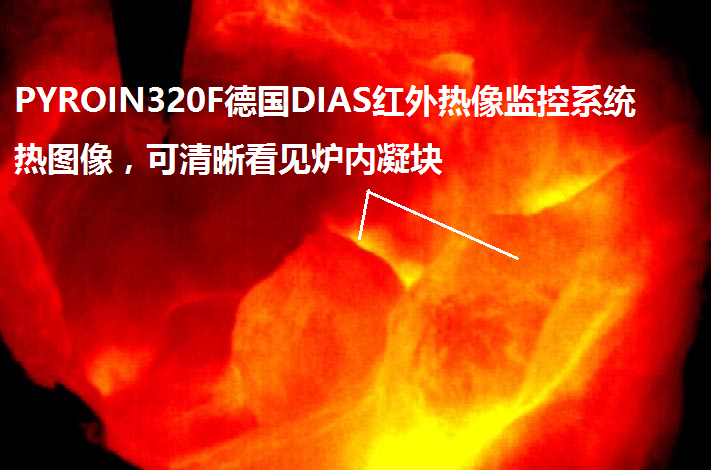

看不到火焰的红外热图像：



锌回收Zinc cycling回转窑PYROINC320F红外热像监控系统，可以清晰看到窑内的凝块
