    炉膛红外热成像系统 ， PYROINC 380F ， PYROINC 640F

    规格：PYROINC640F

    性能标签：工业窑炉炉壁监测用红外热成像系统 ， PYROINC640F , PYROINC380F , 600 °C~1250°C , 可选 600~1500°C , 600~1800°C , 600~2000°C , 600~2500°C

    浏览次数：12

案例详细描述

☑透过火焰测温成像, 测量火焰后面的炉壁更有效
☑炉膛红外成像测温系统、工业窑炉炉壁测温成像
☑型号PYROINC 640F (PYROINC 380F为新的640F替代)
☑ 已广泛用于欧洲电厂锅炉、化工行业、钢铁行业、水泥行业、玻璃行业 等炉窑。
☑在线安装式、移动安装式二种。



特征

• 温度测量范围：600~1250 °C，可选1800°C

• 测量频率：50帧/秒 (Hz)

• 非制冷微型热辐射计，384×288或640x480像素

• 窑炉探针带用于燃烧室的空气吹扫器和水冷系统

• 有不同的探针长度和不同的视场角，可选带倾角的视场角

• 坚固的外壳(IP65)带可选水冷系统

• 通过光纤进行实时数据采集

• 可触发测量、报警监视和阈值监视

• 较大的动态范围和16位A/D转换增加精度

• 可定制解决方案：带自动伸缩和旋转装置、用于监视冷却介质或吹扫空气的控制柜、客户定制的软件。


应用

PYROINC 380F在线红外热像仪系统提供有色金属行业、钢铁行业窑炉、玻璃窑炉、炼焦炉、电石炉、各种窑炉的非接触式温度测量和成像。该红外热像系统的典型应用有：窑炉热过程优化、钢渣以及 堆积物探测。


软件

PYROSOFT软件适合Windows®下使用，有浏览版Viewer、Compact版、专业版Professional、适合用户开发环境的软件开发包DAQ版、基本版Basic、适合参与控制的控制版Control；该系列软件功能强大，允许用户记录、存贮、浏览测量数据和热像图，允许用户操纵和控制热像仪。


主要特征如下：

• 实时数据记录

• 分区定义、报警监视、阈值监视

• 趋势分析

• 数据输出(正文、位图、视频格式)

• 通过PROFIBUS总线、模拟量和数字量输入/输出、其它类接口进行过程控制。

用户可以通过编程接口(Windows®-DLL) 编程，用于用户的系统集成。


技术指标

型号 PYROINC640M PYROINC640F PYROINC640C PYROINC640G
光谱范围(其它按要求定制)   MWIR 带火焰滤光片 CO2 玻璃
 3~5 µm   3.9 ± 0.1 µm   4.55 ± 0.05 µm  4.8~5.2 µm
探测器  二维非制冷红外热辐射计
像素  640 x 480  640 x 480  640 x 480  640 x 480
帧频 (可调)  ≤ 50 Hz  ≤ 50 Hz  ≤ 50 Hz  ≤ 50 Hz
测温范围(其它范围可定制) 300-1,000°C  600-1,250°C 600-1,250°C  600-1,250°C
  (可选到 1800°C) (可选到 1800°C) (可选到 1800°C)
温度分辨率 (NETD) 1K
 (f=1Hz/T目标=1,000°C)
光学系数 28°*21°/ø70mm-200 mm   61°*48°/60°左侧斜视/ø104mm*1055mm
(FOW) / 43°* 33°/ø70mm-200mm   61°*48°/ 60°斜视/ø104mm*1055mm
探针直径(其它按要求定制) 67°x52°/ø90mm-500mm   45°x 45°/ø104 mm*1055 mm
测量误差 2% 测量值 (T 目标温度)
调焦 1 m~无穷远
文件格式  16 位数字
接口 光纤接口，50 Hz 数据传输或快速以太网(标准)
外壳 / 尺寸/ 重量  IP65 (NEMA 4) 铝铸造外壳 / 196 mm x 266 mm x 100 mm / 约 3.2 kg
接头 螺旋式连接器 (16 针)用于供电，- 光纤插入式(2 针)
2 x 水 (宽4 mm，最大压力2 bar)
1 x 加压空气 (宽 4 mm，最大压力 2 bar)
数字 I/O 通道 最大 4 个通道 (LED 输入(5 V ≤ UE ≤ 25 V)和光电耦合输出(IC ≤ 50 mA, UE ≤ 25 V))
供电输入 18~36 V DC, 10~20 VA
操作温度 (热像仪)   -25 to +150°C (标准，可选带集成的水冷系统)
操作温度 (探针)    +2000°C
存储温度  -20~ +70°C, 最大相对湿度 95 %
软件 1、PYROSOFT Basic (免费) 用于数据采集、存储、可视化及数据输出
  *.BMP, *.XLT and *.TXT (ASCII)文件。 (Windows® XP)
2、PYROSOFT Analyzer(可选) 用于数据采集、存储、可视化、专业数据分析、形成
 *.HTML与 *.DOC报告，数据输出格式*.BMP, *.JPG, *.EMF, *.AVI, *.CSV和*.TXT(ASCII)文件
3、PYROSOFT Control (可选) 用于数据采集、存储、可视化、工业数据分析、I/O-通道
 和数据输出格式*.BMP, *.XLT 与 *.TXT (ASCII) 文件
4、PYROSOFT INC Control (可选) 用于数据采集、专业数据分析、I/O 通道和数据输
 出格式*.BMP, *.XLT, *.TXT (ASCII)。
5、可定制软件控制垃圾焚烧炉的着火分区。


应用图片

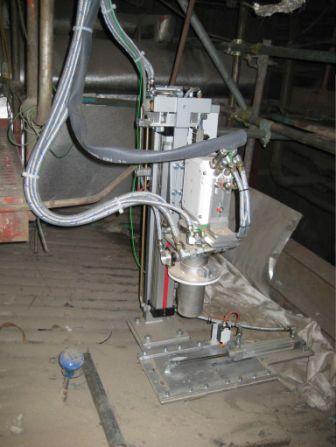

炉侧安装
