玻璃窑炉、玻璃熔炉专用型光纤红外测温仪
DSF30NG为二线制，DSF34NG为四线制
超低价格，玻璃行业常用型号

数字式红外测温仪PYROSPOT DSF30NG与DSF34NG系列是专为玻璃行业应用而设计的。
测温范围从600~1800°C。适合玻璃熔窑、冷却部、前脸墙和投料机口的温度测量。
坚固耐用的铸造外壳，以及单光纤电缆(长度可达30米)允许该系列红外测温仪在非常恶劣的环境下，环境温度可高达250°C。
有几种带不同长度Inconel管的空气吹扫器可选，用于特殊的光纤探头，并可以安装在一起。镜头可以很容易清洁或更换。
线性温度输出信号为标准的4-20mA，可以很容易集成到现有的测量和控制系统。
该系列红外测温仪有一体化的、电隔离的USB接口(DSF 30NG) 或RS-485接口(DSF 34NG)。通过直接与计算机连接，可以
通过PYROSOFT Spot软件设置如下参数：发射率、子测温范围、响应时间、存储方式。

典型应用

• 玻璃温度测量
     – 料道内内玻璃液温度
     – 投料机口玻璃液温度
     – 玻璃熔窑内玻璃液温度
• 耐火砖温度测量
     – 熔窑侧墙耐火砖
     – 蓄热室耐火砖
     – 窑顶

技术指标

型号	DSF30NG / DSF34NG
测温范围	600°C~1800°C / 600°C~1800°C
子测温范围	在测温范围内可调, 最小跨度51°C
光谱范围	0.8μm~1.1μm
光学系数	FOH-G , 光圈D = 11mm
距离系数	> 100: 1
测量误差	0.3 %测量值 (TU = 23 °C, ε = 1, t95 = 1s)
重复精度	0.1 %测量值 (TU = 23 °C, ε = 1, t95 = 1s)
NETD	0.1 °C (TU = 23 °C, ε = 1, t95 = 1 s)
响应时间 (t95)	< 10 ms, 可调直到10 s
发射率	0.05~1.00, 可调
存储方式	最大值存储, 通过接口可调
输出	4-20mA, 线性温度, 最大负荷: 700 Ω@24 V
通信接口	电隔离USB接口RS485, 半双工, 电隔离
瞄准方式	无
软件	Windows.下软件 PYROSOFT Spot
可调参数	通过接口和软件可调整：发射率、响应时间、温度单位°C或°F、存储值、子测温范围、
	测试信号12mA)
供电电源	24 V DC ± 25 % 24 V DC ± 25 %
电耗	最大0.6 W 最大1.5 W
运行温度	0°C~70 °C (红外测温仪电子盒 ),可达250 °C (光纤电缆和光学探头)
存贮温度	–20°C~70 °C
重量	约600g (无光纤电缆和光纤探头 )
尺寸	约110mm x 70mm x 30mm
外壳	铸造外壳
防护等级	IP 65 (DIN 40 050)
CE认证	符合EU规则(EN 50 011)
供货范围	PYROSPOT DSF 30NG 或 DSF 34NG,操作手册, 检测单, Windows下软件
	PYROSOFT Spot (无连接电缆, 光纤电缆和光纤探头, 请单独订货)

附件（机械附件、电气附件、光学附件）

连接电缆3针	长度5 m, 10 m, 15 m, 20 m, 25 m或 30 m (DSF 30NG用)
连接电缆12针	长度5 m, 10 m, 15 m, 20 m, 25 m或 30 m (DSF 34NG用)
USB-连接电缆	长度1.8 m (DSF 30NG用)
光纤电缆	长度5 m, 6 m, 7.5 m, 10 m, 15 m, 20 m或 30 m,特殊不锈钢衬
供电电源	24 V DC / 1 A
FOH-G用空气吹扫器	无瞄准管，包含安装支架
FOH-G用空气吹扫器	带Inconel合金瞄准管 , 140mm长, 包含安装支架
FOH-G用空气吹扫器	带Inconel合金瞄准管 , 600mm,包含安装支架
FOH-G用空气吹扫器	带陶瓷瞄准管 , 300mm,开口, 包含安装支架
FOH-G用空气吹扫器	带陶瓷瞄准管 , 600mm,开口, 包含安装支架
其它附件按要求定制。

光学镜头和系数

测量距离a (mm)	0	500	1000	2000	3000	4000	5000
光斑尺寸M (mm)
DSF 30NG (600~1800 °C)	11	10.7	10.5	10	20	31	42
DSF 34NG (600~1800 °C)	11	10.7	10.5	10	20	31	42

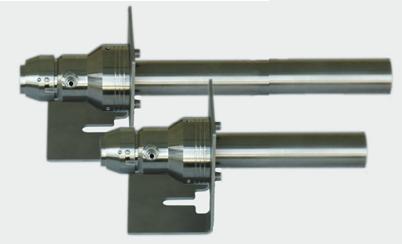

带Inclonel瞄准管的30系列空气吹扫器和安装支架

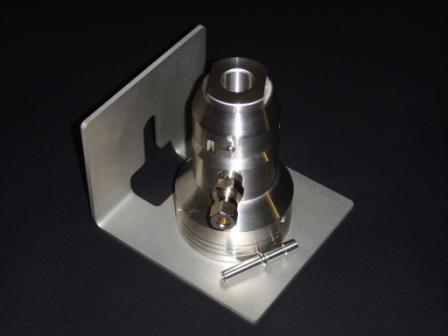

带空气吹扫器的30_34系列安装支架

产品图片

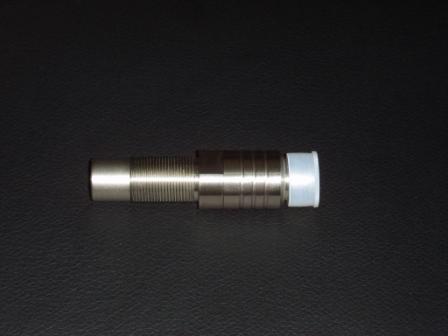

DSF30NG、DSF34NG光纤探头

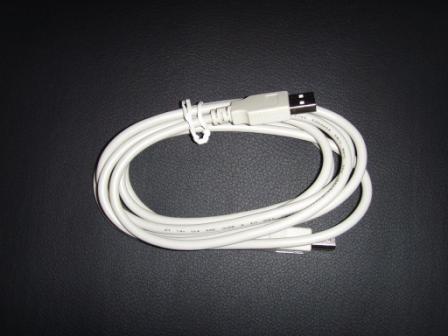

DSF30NG、DSF34NG数据线

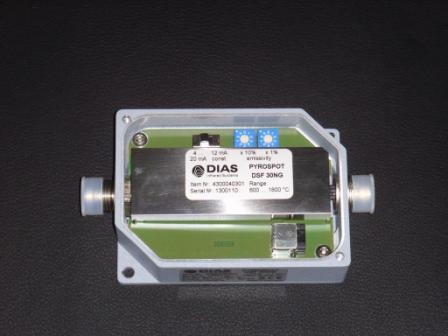

DSF30NG、DSF34NG电子盒

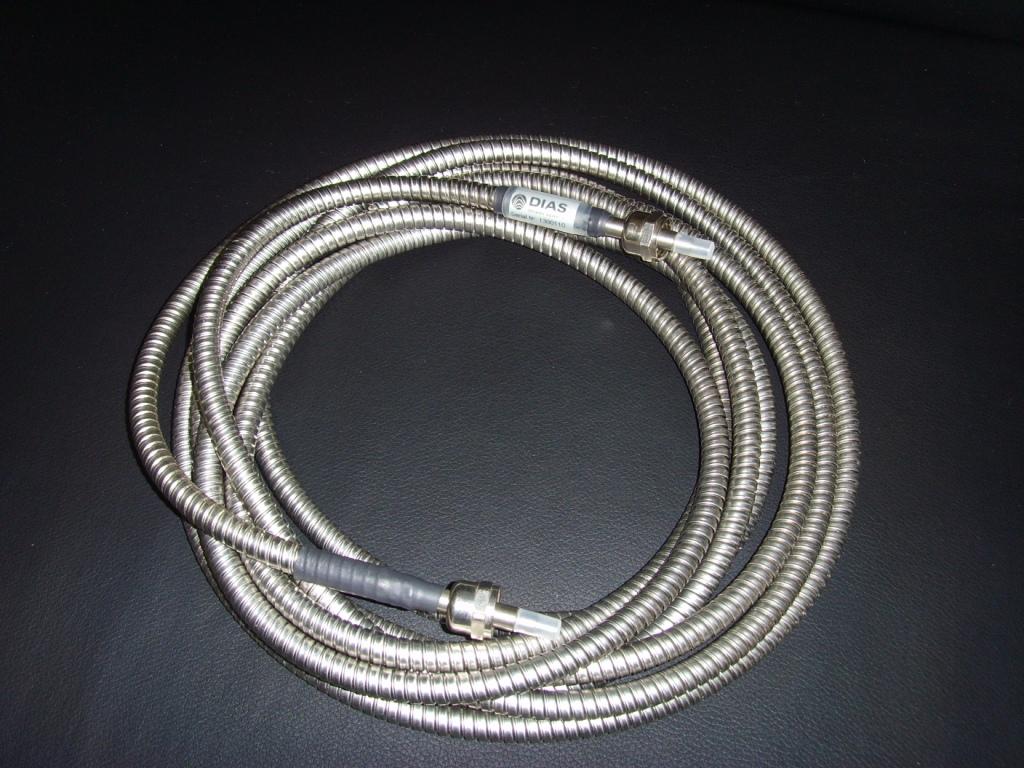

DSF30NG、DSF34NG光纤电缆


DSF30NG、DSF34NG安装支架和空气吹扫器
