德国DIAS红外热像仪视场角FOV计算器

德国DIAS红外热像仪视场角FOV计算软件

PYROSOFT FOV calculator用于德国DIAS红外(扫描)热成像仪的视场角FOV计算 ， 用户可以

在这里计算不同的红外热成像仪在不同的视场角FOV 和 不同的距离， 测量光斑的大小。

软件使用方法：

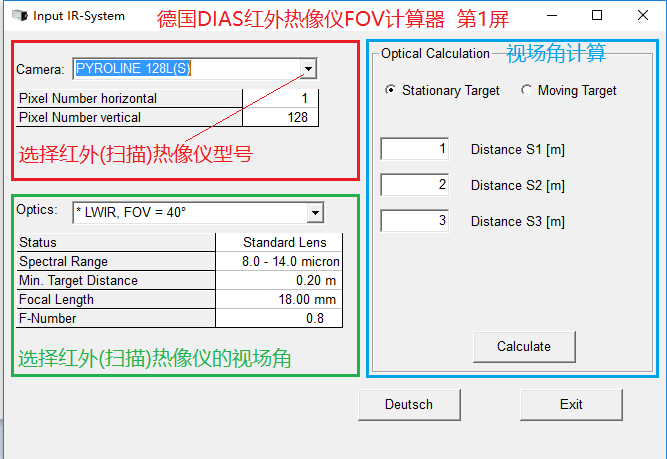

1、双击打开PYROSOFT FOV calculator，会出现下面的主屏幕：

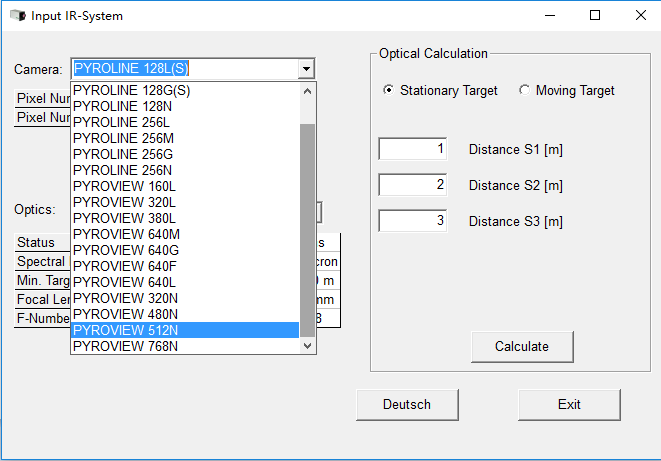

2、选择红外(扫描)热像仪型号，并选择视场角FOV：

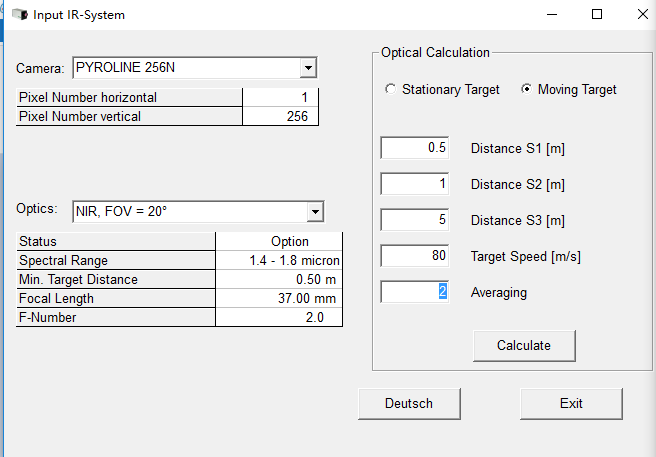

2.1 如果选择红外扫描热像仪PYROLINE系列，那么会出现如下屏幕：

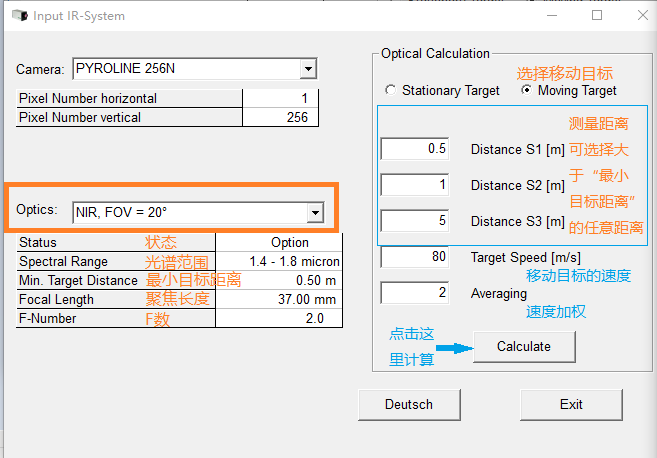

然后需要点击移动目标(Moving Target) ，输入需要测量的距离，这个距离可以有3个，输入移动物体的平均速度Target Spped和速度加权平局Averaging。

然后点击计算Calculate。转到4.1步。

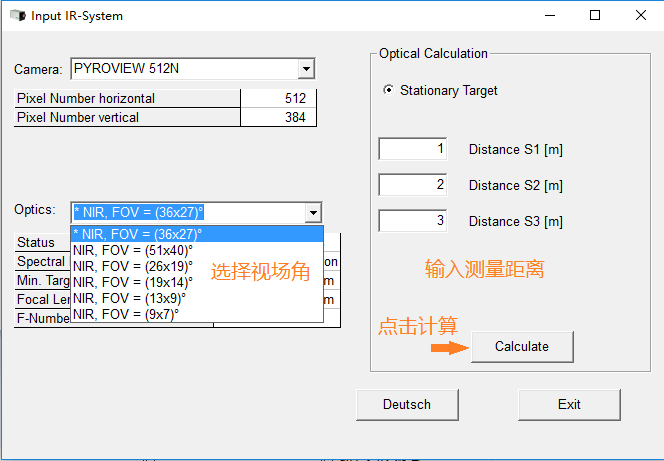

3.2 选择红外扫描热像仪PYROVIEW视场角，出现屏幕：

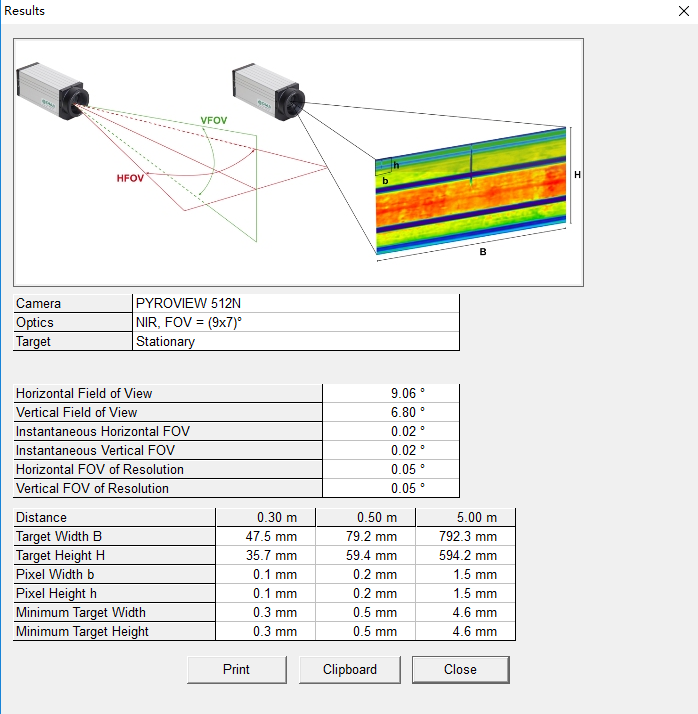

点击好视场角以后，状态Status、光谱范围Spectral Range、最小目标距离Min. Target Distace、聚焦长度Focusal length、F数都是自动形成的。自动转移到静态目标(Stationary Target) ，输入需要测量的距离，这个距离可以有3个。然后点击计算Calculate。转到4.2步。



  以上英文数据请参见4.1中的说明。
