玻璃窑炉炉膛红外成像和测温系统PYROINC 380G
2014-5月改内核为PYROVIEW 640G Protection, 新型号为PYROINC 640G

特征

• 温度测量范围：600°C~1250°C；可选达2500°C
• 测量频率：50Hz
• 非制冷微型热辐射计，384×288像素(新型号像素640*480)
• 窑炉探针带用于燃烧室的空气吹扫器和水冷系统
• 有不同的探针长度和不同的视场角，可选带倾角的视场角
• 坚固的外壳(IP65)带可选水冷系统
• 通过光纤进行实时数据采集
• 可触发测量、报警监视和阈值监视
• 较大的动态范围和16位A/D转换增加精度
• 可定制系统解决方案：带自动伸缩和旋转装置、用于监视冷却介质或吹扫空气的控制柜、客户定制的软件。

应用

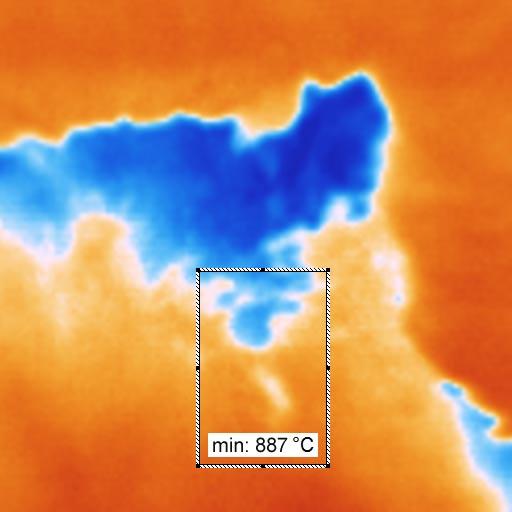

PYROINC 640G 在线红外热像仪提供玻璃窑炉的非接触式温度测量。
热像仪的典型应用有：包含玻璃窑炉热过程优化以及堆积物探测。

软件

PYROSOFT软件适合Windows®下使用，有浏览版Viewer、Compact版、专业版Professional、适合用户开发环境的DAQ版、基本版Basic、适合参与控制的控制版Control；该系列软件功能强大，允许用户记录、存贮、浏览测量数据和热像图，允许用

户操纵和控制热像仪。主要特征如下：
• 实时数据记录
• 分区定义、报警监视、阈值监视
• 趋势分析
• 数据输出(正文、位图、视频格式)
• 通过PROFIBUS总线、模拟量和数字量输入/输出、其它类接口进行过程控制。

用户可以通过编程接口(Windows®-DLL) 编程，用于用户的系统集成。

技术指标

型号	PYROINC640M	PYROINC640F	PYROINC640C	PYROINC640G
光谱范围(其它按要求定制)	MWIR	带火焰滤光片	CO2	玻璃
	3~5 µm	3.9 ± 0.1 µm	4.55 ± 0.05 µm	4.8~5.2 µm
探测器	二维非制冷红外热辐射计
像素	640 x 480	640 x 480	640 x 480	640 x 480
帧频 (可调)	≤ 50 Hz	≤ 50 Hz	≤ 50 Hz	≤ 50 Hz
测温范围(其它范围可定制)	300-1,000°C	600-1,250°C	600-1,250°C	600-1,250°C
		(可选到 1800°C)	(可选到 1800°C)	(可选到 1800°C)
温度分辨率 (NETD)	1K
(f=1Hz/T目标=1,000°C)
光学系数	28°*21°/ø70mm-200 mm   61°*48°/60°左侧斜视/ø104mm*1055mm
(FOW) /	43°* 33°/ø70mm-200mm   61°*48°/ 60°斜视/ø104mm*1055mm
探针直径(其它按要求定制)	67°x52°/ø90mm-500mm   45°x 45°/ø104 mm*1055 mm
测量误差	2% 测量值 (T 目标温度)
调焦	1 m~无穷远
文件格式	16 位数字
接口	光纤接口，50 Hz 数据传输或快速以太网(标准)
外壳 / 尺寸/ 重量	IP65 (NEMA 4) 铝铸造外壳 / 196 mm x 266 mm x 100 mm / 约 3.2 kg
接头	螺旋式连接器 (16 针)用于供电，- 光纤插入式(2 针)
	2 x 水 (宽4 mm，最大压力2 bar)
	1 x 加压空气 (宽 4 mm，最大压力 2 bar)
数字 I/O 通道	最大 4 个通道 (LED 输入(5 V ≤ UE ≤ 25 V)和光电耦合输出(IC ≤ 50 mA, UE ≤ 25 V))
供电输入	18~36 V DC, 10~20 VA
操作温度 (热像仪)	-25 to +150°C (标准，可选带集成的水冷系统)
操作温度 (探针)	+2000°C
存储温度	-20~ +70°C, 最大相对湿度 95 %
软件	1、PYROSOFT Basic (免费) 用于数据采集、存储、可视化及数据输出
	*.BMP, *.XLT and *.TXT (ASCII)文件。 (Windows® XP)
	2、PYROSOFT Analyzer(可选) 用于数据采集、存储、可视化、专业数据分析、形成
	*.HTML与 *.DOC报告，数据输出格式*.BMP, *.JPG, *.EMF, *.AVI, *.CSV和*.TXT(ASCII)文件
	3、PYROSOFT Control (可选) 用于数据采集、存储、可视化、工业数据分析、I/O-通道
	和数据输出格式*.BMP, *.XLT 与 *.TXT (ASCII) 文件
	4、PYROSOFT INC Control (可选) 用于数据采集、专业数据分析、I/O 通道和数据输
	出格式*.BMP, *.XLT, *.TXT (ASCII)。
	5、可定制软件控制垃圾焚烧炉的着火分区。
